Séparateur d’air Caleffi 1” pour collecteur en laiton : présentation, fonctionnement, utilisation et installation
Dans une installation hydraulique moderne que ce soit un plancher chauffant réversible, une chaudière à condensation ou un système multi-zones avec collecteur la présence d’air dans le circuit est souvent sous-estimée.
Pourtant, même de petites quantités d’air en suspension peuvent provoquer :
- des bruits dans les tuyaux,
- une perte de rendement thermique,
- une circulation irrégulière,
- des cavitations du circulateur,
- une corrosion interne accélérée.

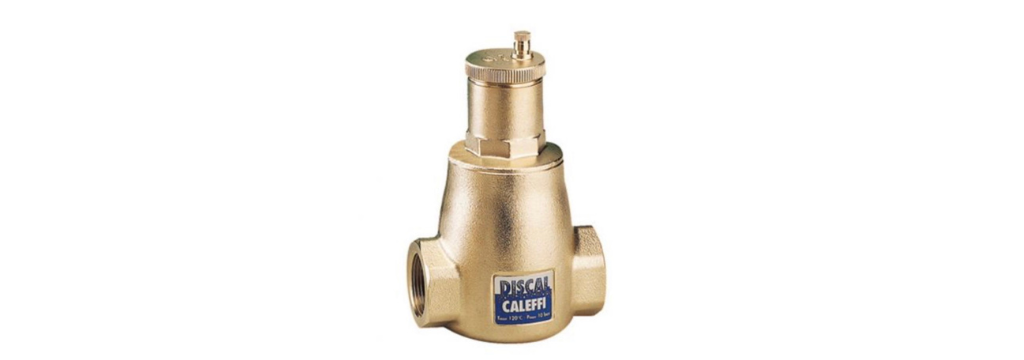

Le Séparateur d’air Caleffi 1” pour collecteur en laiton est un composant conçu pour éliminer ces micro-bulles d’air en continu, sans intervention manuelle, améliorant ainsi la performance et la fiabilité de l’installation.
1) Présentation : qu’est-ce qu’un séparateur d’air en laiton ?
Un séparateur d’air est un dispositif hydraulique installé en ligne sur un circuit pour séparer l’air contenu dans le fluide (eau ou eau/glycol) et l’évacuer automatiquement.
Ce modèle Caleffi en laiton se démarque par :
- une construction robuste adaptée à des installations exigeantes,
- une compatibilité directe avec les collecteurs Hydronic en laiton,
- un raccordement standard 1”, utilisé couramment sur les circuits hydroniques domestiques ou professionnels légers.
Le laiton est un matériau reconnu pour sa durabilité, sa résistance à la corrosion et sa stabilité mécanique sous pression, ce qui en fait un choix adapté aux installations où la fiabilité est importante.
2) Fonctionnement : comment le séparateur d’air agit-il ?
Le séparateur d’air fonctionne selon un principe simple mais efficace :
Étape 1 – Entrée du fluide
Le fluide en circulation, potentiellement chargé de micro-bulles d’air, arrive dans le séparateur via le raccord 1”.
Étape 2 – Décantation des micro-bulles
La géométrie interne du corps en laiton est conçue pour ralentir le fluide et générer des mouvements qui favorisent la libération des micro-bulles.
Ces bulles remontent vers la zone haute du séparateur.
Étape 3 – Évacuation automatique de l’air
Une fois que les bulles atteignent le sommet de l’appareil, un purgeur automatique intégré expulse l’air hors du circuit, sans que l’utilisateur n’ait à intervenir.
Ce processus fonctionne :
- en continu,
- pendant le fonctionnement normal de l’installation,
- sans arrêt ni démontage.
3) Pourquoi l’installer sur un collecteur ?
Dans une installation avec collecteur (chauffage ou plancher chauffant réversible), l’air a tendance à se regrouper dans les zones hautes, notamment autour des jonctions et des dérivations.
Installer un séparateur d’air à proximité d’un collecteur permet :
- d’éliminer l’air juste après la distribution principale,
- de stabiliser la circulation dans toutes les boucles,
- de protéger chaque circuit secondaire,
- d’éviter les pertes de charge imprévues,
- d’améliorer l’équilibrage global.
4) Avantages concrets du modèle en laiton
L’utilisation d’un corps en laiton présente plusieurs avantages pour ce type d’appareil :
Robustesse
Le laiton est plus résistant mécaniquement qu’un corps en polymère. Il supporte mieux les variations de pression et de température sur le long terme.
Résistance à la corrosion
La corrosion est l’un des ennemis principaux des circuits hydroniques. Le laiton offre une excellente résistance dans les conditions d’exploitation habituelles.
Compatibilité avec de nombreux fluides
Fonctionne parfaitement avec :
- l’eau potable,
- l’eau glycolée jusqu’à un pourcentage raisonnable,
- les fluides utilisés dans les systèmes réversibles.
5) Installation : comment procéder ?
L’installation d’un séparateur d’air doit être réalisée de manière à optimiser son efficacité et faciliter la maintenance.
a) Préparation
1.Vérifier que le diamètre de raccordement est bien de 1”.
2.S’assurer qu’il y a un accès facile pour inspection et maintenance.
b) Montage
1. Positionner l’appareil sur la conduite hydraulique en amont ou à proximité du collecteur.
2. Serrer les raccords sans forcer pour éviter d’endommager les joints.
3. Vérifier l’horizontalité si nécessaire, mais ce produit est compatible avec les montages horizontaux et verticaux.
c) Mise en service
1. Remplir l’installation avec le fluide approprié (eau ou eau + antigel).
2. Purger l’air des points hauts de l’installation si nécessaire.
3. Mettre en circulation.
4. Contrôler l’absence de fuite aux raccords.
L’appareil se met alors à fonctionner automatiquement. Il n’y a pas de réglage particulier à faire ni de composants mobiles à ajuster.
6) Entretien et bonnes pratiques
Le séparateur d’air Caleffi 1” ne requiert pas un entretien fréquent, mais voici quelques recommandations :
Vérification périodique
Faire une inspection visuelle annuelle pour s’assurer que le purgeur automatique fonctionne correctement et qu’il n’y a pas de fuites.
Accès dégagé
Laisser un accès libre autour de l’appareil pour vérifier le purgeur automatique et intervenir rapidement si nécessaire.
Pas de maintenance lourde
Contrairement à d’autres composants, ce séparateur ne nécessite pas de nettoyage interne régulier.
7) À quel moment le remplacer ?
Même si ce séparateur est conçu pour durer plusieurs années, certains signes peuvent indiquer qu’il est temps de le remplacer :
- fuite persistante malgré serrage des raccords,
- purgeur automatique qui reste bloqué ou inefficace,
- apparition régulière de bruit dans les circuits malgré la présence du séparateur.
Dans ces cas, un remplacement par un modèle identique ou équivalent est recommandé.
Conclusion
Le Séparateur d’air Caleffi 1” pour collecteur en laiton est un composant essentiel pour toute installation hydronique sérieuse. Il :
- élimine l’air en circulation,
- améliore le confort et le silence du réseau,
- protège le circulateur, l’échangeur et les organes hydrauliques,
- stabilise la performance thermique,
- fonctionne de manière autonome et continue.
Compact, robuste et conçu pour s’intégrer facilement à un collecteur Hydronic, il constitue une solution durable pour optimiser et fiabiliser ton installation de chauffage ou de plancher chauffant réversible.
