Pot de décantation Caleffi 1” en laiton : présentation, fonctionnement, utilisation et installation
Dans une installation de chauffage par le sol, une pompe à chaleur ou une chaudière, l’eau qui circule n’est jamais parfaitement propre. Au fil du temps, différentes particules se forment dans le fluide :
• résidus de soudure après travaux,
• oxydes métalliques provenant des surfaces internes,
• particules fines issues de la corrosion,
• limaille ou boues noires.
Ces impuretés nuisent à l’efficacité du système, encrassent les échangeurs, gênent la circulation et peuvent provoquer des pannes prématurées.

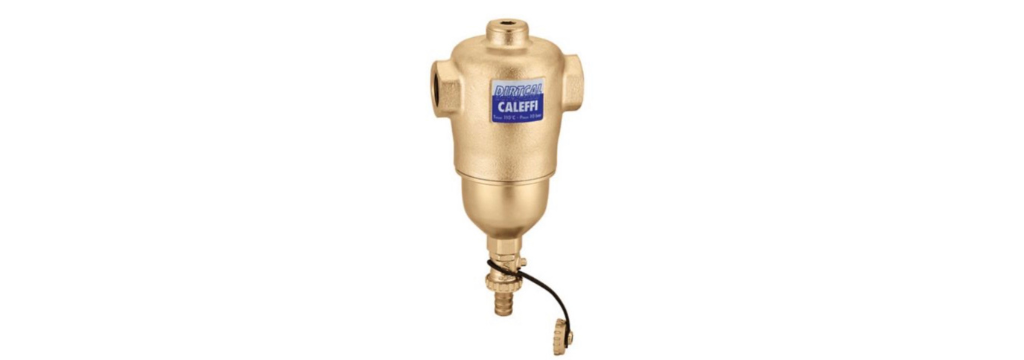

Le Pot de décantation Caleffi 1” en laiton pour plancher chauffant est un dispositif simple, robuste et essentiel pour intercepter ces particules et protéger l’installation sur le long terme.
1) Présentation : qu’est-ce qu’un pot de décantation ?
Un pot de décantation aussi appelé pot à boue est un dispositif placé en ligne sur un circuit hydraulique pour séparer et retenir les impuretés en suspension dans l’eau.
Ce modèle particulier se caractérise par :
• un corps en laiton, matériau robuste et durable,
• un raccordement 1” adapté aux installations plancher chauffant,
• une conception qui facilite la décantation naturelle des boues,
• une vanne de purge pour évacuer facilement les dépôts.
Ce pot n’est pas un élément optionnel : il joue un rôle stratégique dans la fiabilité de toute installation hydrique moderne.
2) Fonctionnement : comment agit le pot de décantation ?
a) Ralentissement du fluide
Quand l’eau chargée de particules pénètre dans le pot, la géométrie interne ralentit la circulation du fluide. Cette réduction de vitesse est volontaire : elle permet aux particules lourdes ou solides de se détacher du flux principal.
b) Décantation des impuretés
Sous l’effet de la gravité, les impuretés tombent au fond du corps :
• boues fines,
• oxydes métalliques,
• résidus divers.
Elles s’accumulent dans la chambre basse du pot.
c) Évacuation des dépôts
Le pot possède une vanne de purge située à sa base. Grâce à cette vanne, il est possible de vider très simplement toutes les impuretés accumulées, sans démonter l’ensemble du dispositif.
Ce système fonctionne de manière :
• passive (sans énergie),
• continue,
• autonome dès que l’eau circule.
3) Pourquoi c’est indispensable dans un plancher chauffant ?
Les installations de plancher chauffant sont particulièrement sensibles aux impuretés pour plusieurs raisons :
• Elles fonctionnent à basse température.
• Elles possèdent de longues boucles de tubes avec des sections relativement petites.
•Elles requièrent une circulation fluide et sans obstruction.
Sans dispositif de décantation :
• Les impuretés continuent de circuler,
• Le circulateur s’use plus vite,
• Certains circuits s’obstruent partiellement,
• La performance énergétique diminue,
• L’équilibrage hydraulique devient instable.
4) Avantages du pot de décantation Caleffi en laiton
Le choix du laiton comme matériau confère plusieurs avantages :
Solidité et durabilité
Le laiton est un matériau robuste qui ne craint pas la corrosion interne dans un circuit fermé.
Grande résistance mécanique
Même avec des cycles thermiques répétés, le corps en laiton conserve son intégrité.
Compatibilité
Adapté aux circuits d’eau, eau + antigel jusqu’à 30 %.
Maintenance simplifiée
La purge se fait facilement via la vanne basse, sans démontage.
5) Où l’installer dans une installation ?
La position idéale pour un pot de décantation est :
• sur le retour hydraulique, avant le circulateur,
• avant le générateur (chaudière ou pompe à chaleur),
• dans une zone accessible pour entretien,
• avec une évacuation facile pour la vidange des boues.
Il peut être installé :
• sur tuyau horizontal,
• sur tuyau vertical (avec raccord adapté),
• dans une armoire technique ou sous un plancher technique.
L’objectif est toujours d’intercepter les impuretés avant qu’elles n’atteignent des composants sensibles.
6) Installation : guide étape par étape
Voici les grandes étapes pour une pose correcte :
a) Préparation
1. Repérer l’emplacement sur le retour hydraulique.
2. S’assurer qu’il y a une évacuation à proximité pour la purge.
3. Couper l’eau si nécessaire et vider la section du circuit.
b) Montage
1. Installer le pot sur la conduite de retour.
2. Respecter le sens d’écoulement indiqué (le cas échéant).
3. Assembler avec les raccords adaptés (souvent 1”).
4. Vérifier l’étanchéité des joints.
c) Mise en service
1. Remplir progressivement le circuit.
2. Purger l’air via les points de purge du système.
3. Mettre en circulation.
4. Vérifier l’absence de fuite au niveau du pot.
d) Maintenance
1. Inspecter régulièrement le siphon de boue.
2. Purger les dépôts via la vanne de purge.
3. Répéter l’opération selon la charge de boues observée (souvent quelques fois par an dans les circuits chargés).
7) Conseils d’utilisation pratique
• Installe toujours le pot avant les éléments sensibles : circulateur, échangeur, vannes.
• Fixe une petite rallonge ou un tuyau sur la vanne de purge pour diriger l’eau vers une évacuation ou un seau.
• Effectue une purge après la mise en service puis régulièrement.
• Si l’eau est chargée ou très oxydée, augmente la fréquence de purge.
Conclusion
Le pot de décantation Caleffi 1” en laiton est un composant clé pour toute installation de plancher chauffant. Grâce à sa conception robuste, sa facilité d’entretien et sa fonction essentielle de séparation des impuretés, il protège :
•le circulateur,
•les échangeurs,
•les vannes et organes de régulation,
•les boucles du plancher.
Discret mais stratégique, il assure une performance stable et une longévité accrue de l’installation.
