Pot de décantation Caleffi 1” corps polymère : rôle, fonctionnement, utilisation et installation

Pot de décantation Caleffi 1” corps polymère : rôle, fonctionnement, utilisation et installation

Dans une installation de plancher chauffant, le fluide qui circule dans les boucles n’est jamais parfaitement propre. Avec le temps, des particules se forment : boues, oxydes métalliques, résidus d’installation, micro-impuretés.

Ces dépôts provoquent :

• perte de rendement thermique

• déséquilibre hydraulique

• usure prématurée du circulateur

• obstruction partielle des boucles

• bruit et fonctionnement irrégulier

Le pot de décantation Caleffi 1” en corps polymère est conçu pour éliminer ces impuretés avant qu’elles n’endommagent l’installation.

1) Présentation : qu’est-ce qu’un pot de décantation ?

Un pot de décantation (souvent appelé "pot à boue”) est un dispositif installé sur un circuit hydraulique dont le rôle est de :

• ralentir la vitesse du fluide

• permettre aux particules lourdes de se déposer

• collecter les boues au fond du corps

• protéger les organes sensibles du système

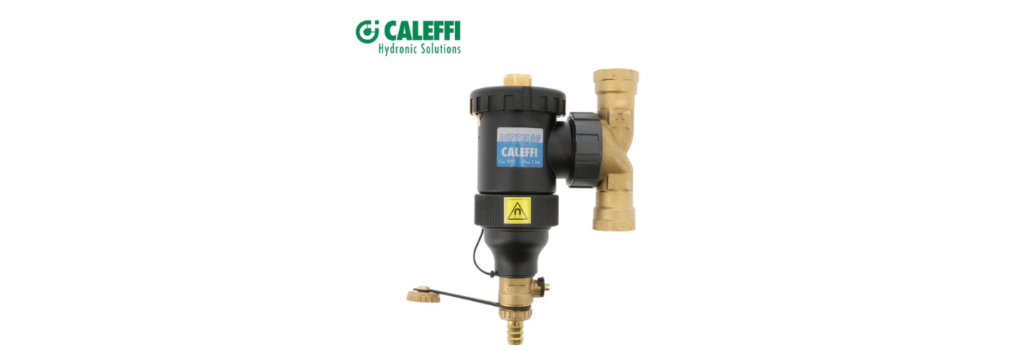

Le modèle Caleffi 1” se distingue par :

• un corps en polymère technique, résistant à la corrosion

• un format compact

• un raccordement 1” adapté aux installations plancher chauffant

• une conception facilitant la vidange des dépôts

2) Fonctionnement : comment agit le pot de décantation ?

a) Ralentissement du fluide

Lorsque l’eau chargée d’impuretés pénètre dans le pot, la section interne élargie réduit la vitesse du fluide.

Cette diminution de vitesse permet aux particules les plus lourdes de se détacher du flux.

b) Décantation naturelle

Sous l’effet de la gravité :

• les boues

• les résidus métalliques

• les particules en suspension

tombent au fond du corps du pot.

Elles ne continuent donc plus leur circulation dans le circuit.

c) Accumulation et purge

Les dépôts s’accumulent dans la chambre inférieure.

Ils peuvent ensuite être évacués via la vanne de vidange prévue à cet effet.

Le fonctionnement est :

• passif

• permanent

• sans consommation d’énergie

3) Pourquoi c’est indispensable sur un plancher chauffant ?

Un plancher chauffant fonctionne à basse température et avec de longues boucles fines.

Cela signifie :

• passages étroits

• circulation continue

• sensibilité élevée aux dépôts

Sans pot de décantation :

• les boucles peuvent partiellement se colmater

• la pompe force davantage

• le rendement chute progressivement

Installer un pot à boue, c’est :

- protéger les boucles

- protéger le circulateur

- maintenir un débit stable

- préserver les performances sur le long terme

4) Corps polymère : quels avantages ?

Le corps en polymère technique apporte :

• là la corrosion

• légèreté

• insensibilité à l’oxydation

• bonne tenue thermique

• compatibilité avec eau et mélanges glycolés

Dans un circuit hydronique moderne, c’est un choix cohérent et durable.

5) Où l’installer ?

Le pot de décantation s’installe généralement :

• sur le retour de l’installation

• avant le circulateur

• avant la chaudière ou la pompe à chaleur

Objectif :

capturer les impuretés avant qu’elles n’atteignent les composants sensibles.

Il peut être monté sur conduite horizontale ou verticale selon configuration, en respectant le sens prévu par le fabricant.

6) Installation : étapes principales

a) Préparation

• Vérifier le diamètre 1”

• Couper l’alimentation du circuit

• Vidanger partiellement si nécessaire

b) Montage

• Insérer le pot sur la conduite de retour

• Respecter le sens d’écoulement

• Assurer l’étanchéité des raccords

c) Mise en service

•Remplir le circuit

•Purger l’air

•Mettre en circulation

•Vérifier l’absence de fuite

7) Entretien et maintenance

Un pot de décantation doit être :

• contrôlé périodiquement

• purgé pour éliminer les boues accumulées

La vidange se fait via la vanne inférieure, généralement sans démontage complet.

Un entretien régulier garantit :

- stabilité des performances

- protection continue du circuit

- longévité de l’installation

Conclusion

Le pot de décantation Caleffi 1” en corps polymère est un élément de protection essentiel dans une installation de plancher chauffant.

Il :

• élimine les boues en circulation

• protège les composants sensibles

• stabilise le débit

• prolonge la durée de vie du système

Discret mais stratégique, il participe directement à la fiabilité et à la performance de l’installation hydraulique.
